デジタル指示計、アンプ



製品概要

ひずみゲージトランスデューサー(ロードセル、圧力計)用のインテリジェント指示計で、4段のコンパレータ出力が標準装備されています。感度を初めとする設定は全てデジタル式です。
可変抵抗器による調整個所がないため振動や環境条件に対して経時変化なく長期に亘り高性能を保持します。
DINハーフサイズと小型のため、装置の組み込みに場所を取りません。
数値表示、バーグラフ表示、トレンドグラフ表示の3種類がユーザ設定可能です。組み込み方法も画面を縦・横と回転出来るので、組み込み可能な範囲も広がり大変便利です。


特徴

小型・多機能
安定的な動作、高精度
視認性が高く、使いやすいパネル

デジタル指示計、アンプ

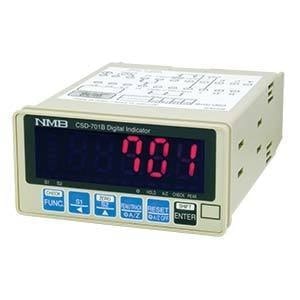

CSD-701B



仕様

表示範囲-9999~99999
電源AC100-240V(50/60Hz)
サイズ96×48mm
質量約300g
保護等級IP65(フロントパネルのみ)


機能

オートゼロ、オートゼロリセット
デジタルフィルタ
実負荷によらない等価入力較正

出力

コンパレータ2点
電圧出力0-5V

オプション

電流出力4-20mA
インターフェースRS-232C、RSー485
電源電圧DC12V、DC24V

CSD-701B
仕様書

CSD701b仕様LinkIcon

A5000シリーズ



仕様

表示範囲-9999~9999
電源AC100-240V(50/60Hz)、
DC9~60V
サイズ96X48X146.5mm
質量約450g


機能

48mm×96mmのスタンダードDINサイズパネル
ディスプレイはシングル表示・マルチ表示の選択が可能
入力レンジの切替えで測定範囲の変更が可能
用途に合わせて入力・出力・電源仕様を選択
小型・多機能


オプション

比較出力
アナログ出力
RS-232C, RS-485通信

A5000シリーズ
仕様書 パンフレット

パンフレット(A5000シリーズ)LinkIcon

WPMZ-3



仕様

表示範囲-99999~99999
電源AC100-240V(50/60Hz)、DC12V、DC24~48V ご注文時指定
サイズ96×52mm
質量約350g


機能

数値表示、グラフ表示、バーブラフ表示、縦表示、横表示の切り替えが自由。設定表示は日本語/英語切り替え可能。サンプリング速度最高4000回/秒。オートゼロ、オートゼロリセット
デジタルフィルタ
実負荷によらない等価入力較正
波形比較機能、マルチホールド機能


オプション

型式選択時、1ch入力、2ch入力(ch間演算機能付き)の選択が可能
コンパレータ4点(HH,HI,LO,LL)
アナログ出力4-20mA、0-10V、0-1V、1-5V
シリアルインターフェースRS-232C、RSー485(Modbus)

WPMZ-3
仕様書

WPMZpanf.pdfLinkIcon

F730



仕様

表示範囲-99999~99999
電源AC100-240V(50/60Hz)
サイズ144×72mm
質量約1.2kg


機能

風袋引き、プリセット風袋引き、オートゼロ
デジタルフィルタ
実負荷によらない等価入力較正


出力

コンパレータ3点(トランスジスタオープンコレクタ)


オプション

電流出力4-20mA
シリアルインターフェースRS-232C、RSー485
専用プリンタ接続信号

LC1111(コンバータ)



仕様

電源AC100V(50/60Hz)、DC12-24V 注文時ご指定
サイズ38×50mm
質量約300g


機能

ロードセルへの印加電圧を内蔵
ローパスフィルタ


出力

ロードセルへの印加電圧を内蔵
ローパスフィルタ

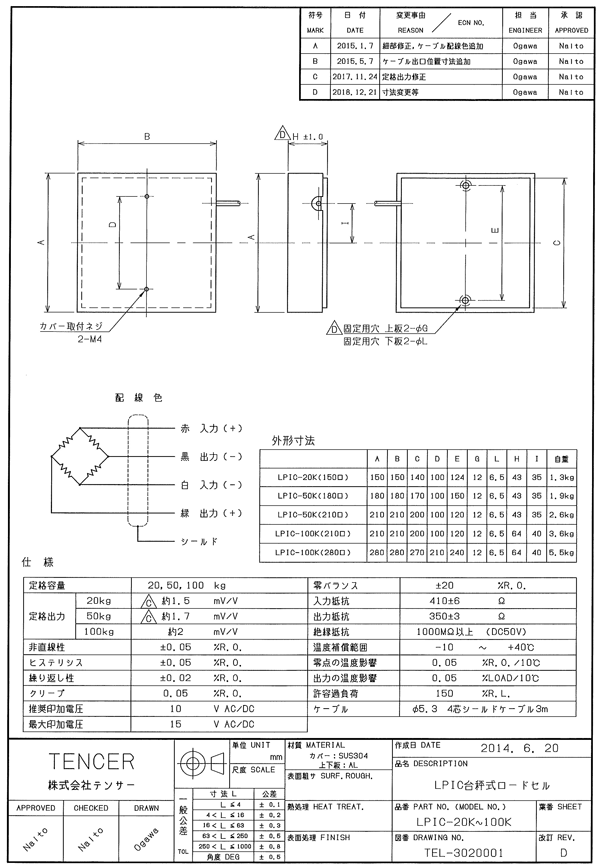

LPIC台秤式ロードセル仕様・図面
LPIC定格

その他ロードセル、トルク変換器
変位変換器、加速度計のお問い合わせ
