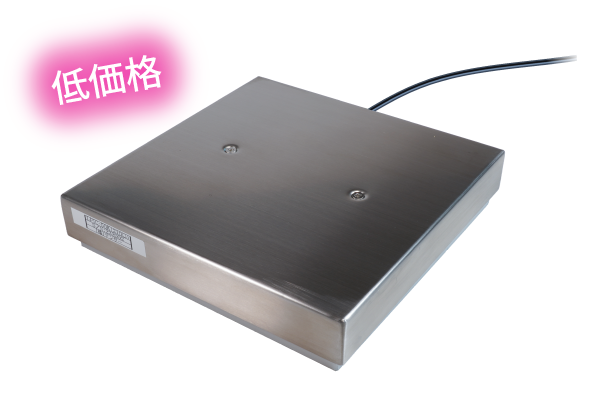

ローコスト 台秤ロードセル LPIC 製品概要
特徴
LPIC型ロードセルは、長期の使用にも安定かつ高精度で動作する台ばかり式ロードセルです。構造が堅牢で、定格を超える衝撃にも耐え、可動部分がないので、安定して計測できます。電気的出力が比較的に大きく、指示・記録が極めて容易にできます。
パソコンのUSBポートに直接接続して計測が可能な台はかりロードセルLPIC/USBをご用意しています。専用ソフトに取り込まれた重量データは、CSV形式ファイルとして保存できます。

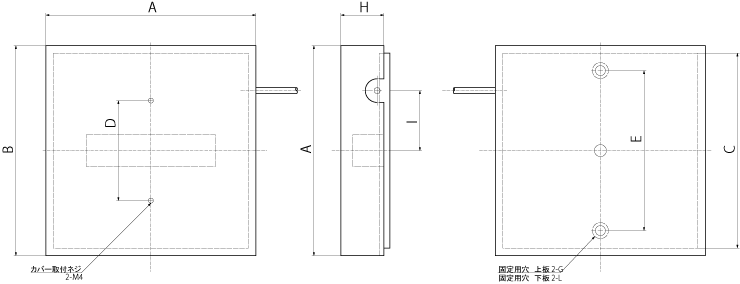

| A | B | C | D | E | F | G | H | I | 自重 | |
| LPIC-20K(150□) | 150 | 150 | 140 | 100 | 124 | 12 | 6.5 | 43 | 35 | 1.3kg |
| LPIC-20K(150□) | 180 | 180 | 140 | 100 | 150 | 12 | 6.5 | 43 | 35 | 1.9kg |
| LPIC-20K(150□) | 210 | 210 | 200 | 100 | 120 | 12 | 6.5 | 43 | 35 | 2.6kg |
| LPIC-20K(150□) | 210 | 210 | 200 | 100 | 120 | 12 | 6.5 | 64 | 40 | 3.6kg |
| LPIC-20K(150□) | 280 | 280 | 270 | 210 | 240 | 12 | 6.5 | 64 | 40 | 5.5kg |
| 定格容量 | 20,50,100kg | 零バランス | ±20 %R.O. | |
| 定格出力 | 20kg |  約1.5 mV/V |
入力抵抗 | 410±6 Ω |
| 50kg | 約1.7 mV/V |
出力抵抗 | 410±6 Ω | |
| 100kg | 約2 mV/V | 絶縁抵抗 | 1000MΩ以上 (DC50V) | |
| 非直線性 | ±0.05 %R.O. | 温度補償範囲 | -10 ～ +40℃ | |
| ヒステリシス | ±0.05 %R.O. | 零点の温度影響 | 0.05 %R.O.／10℃ | |
| 繰り返し性 | ±0.02 %R.O. | 出力の温度影響 | 0.05 %ROAD／10℃ | |
| クリープ | 0.05 %R.O. | 許容過負荷 | 150 %R.L. | |
| 推奨印加電圧 | 10 V AC/DC | ケーブル | φ5.3 4芯シールドケーブル3m | |
| 最大印加電圧 | 15 V AC/DC | |||

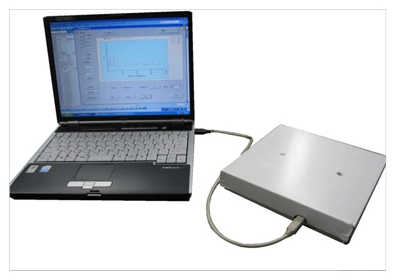

USB インターフェースロードセル
LPIC/USB
概要
LPIC/USB型ロードセルは、 長期の使用にも安定かつ高精度で動作する台ばかり式ロードセルです。
構造が堅牢で定格を超える衝撃にも耐え、可動部分がないので安定して計測できます。
電気的出力が比較的大きく、指示・記録が極めて容易にできます。
特徴
駆動電源はパソコンから供給します。
ソフト上でロードセルの定格荷重と定格出力を設定すれば、 実負荷校正は必要ありません。 グラフで重量変化を連続監視できます。
取り込んだデータはCSV形式ファイルで出力できます。
| 定格容量 | 型式 | 外形寸法 (幅x奥行x高さ) |
| 20kg | LPIC/USB-20K(150口) | 150 x 150 x 43 |
| 50kg | LPIC/USB-50K(180口) | 180 x 180 x 43 |
| LPIC/USB-50K(210口) | 210 x 210 x 43 | |
| 100kg | LPIC/USB-100K(210口) | 210 x 210 x 64 |
| LPIC/USB-100K(280口) | 280 x 280 x 64 |
仕様
- 1) インターフェース
2) 感度精度
3) サンプリングスピード
4) 温度ドリフト
5) 許容過負荷
6) オフセンターエラー
7) 使用温度範囲
8) 消費電流
9) たわみ (最大負荷)
10) USBケーブル長
