ロードセルとは 動作原理・形状
ロードセルとは、力を電気信号(電圧)に変換して
出力する荷重変換器です。

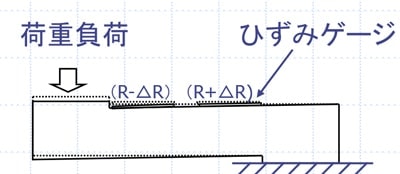

ロードセルに力が加わると金属の起歪体がひずみ、起歪体に接着されたひずみゲージの
電気抵抗値が変化します。その変化を電圧として出力し、デジタル指示計等に重量を表示します。
![ロードセルとは 動作原理・形状](_src/20406/loadcell01.jpg?v=1711958244207)
形状
ロードセルは、ビーム型、コラム型、S字型、ダイヤフラム型などがあります。
![ビーム型(引張・圧縮)](_src/20408/beam.jpg?v=1711958244207)
ビーム型(引張・圧縮)
![ダイアフラム型(圧縮)](_src/20410/diamond_fulham_type.jpg?v=1711958244207)
ダイアフラム型(圧縮)
![S字型(引張)](_src/20412/s_type.jpg?v=1711958244207)
S字型(引張)
【低床台はかり式ロードセル LPM、LPO(WP)、LPR(WP)、LPP】

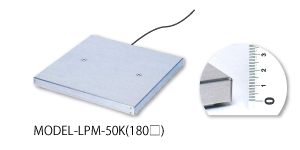

【大型台はかりロードセル、LP、LP-LUS、LPU】
荷重センサーを4つ組み込み和算して、長期間安定した計測を可能にしたものです。
容器を載せたまま、継続した長期的な測定が可能です
![大型台はかりロードセル、LP、LP-LUS、LPU](_src/20414/model-lpm-50k.png?v=1711958244207)
![ロードセル センサー位置図](_src/20416/position_of_the_sensor.jpg?v=1711958244207)
【シングルポイント台はかり】
低床台はかり式ロードセルがセンサー4点に対し、シングルポイント台はかりはセンサー1点で荷重を検出します。
コストを抑えるメリットがありますが、台はかりの厚みは高くなります。
低床台はかり式ロードセルと同様に容器を載せたまま、継続した長期的な測定が可能です。
![シングルポイント台はかり](_src/20418/img20221031092241311452.jpg?v=1711958244207)
![シングルポイント台はかり センサー位置](_src/20420/img20221031092241313237.jpg?v=1711958244207)
