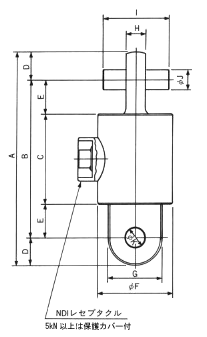

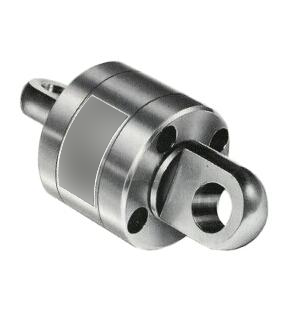

引張ロードセル
TLTE
TLTE型荷重変換器は、両端にコネクティングプレートが直交して取り付けられた、一体型の引張専用ロードセルです。
アタッチメントで挟み、付属のピンで固定して引っ張る構造のため、全長が短いにもかかわらず、高荷重の引張測定が可能です。
各種引張試験やワイヤーなどのテンション測定、ホッパー・タンクの吊り下げ荷重制御など、幅広い工業用システムで活用されています。
特長
- コネクタープレート付き一体型構造
- 10kN以上はコネクター保護金具付き
- コストパフォーマンスに優れた高い信頼性
ご使用上の注意
- 本機種は、3本爪チャック以外では使用できません。
| 型式 | 定格容量 | |
| TLTE-100N | 100N | 10.19kgf |
| TLTE-200N | 200N | 20.39kgf |
| TLTE-500N | 500N | 50.99kgf |
| TLTE-1KN | 1kN | 101.9kgf |
| TLTE-2KN | 2kN | 203.9kgf |
| TLTE-5KN | 5kN | 509.9kgf |
| TLTE-10KN | 10kN | 1.019tonf |
| TLTE-20KN | 20kN | 2.039tonf |
| TLTE-50KN | 50kN | 5.099tonf |
| TLTE-100KN | 100kN | 10.19tonf |
仕様
| 定格容量 | 100N～100kN |
| 定格出力 | 1mV/V±1％ |
| 非直線性 | 0.3％R.O. |
| ヒステリシス | 0.3％R.O. |
| 繰り返し性 | 0.1％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m付属（100N～5kN） |
| φ10、4芯シールドケーブル3m付属（10kN～100kN） |
寸法表
| 型式 | 定格容量 | A | B | C | D | E | φF | G | H | I | φJ | φK | 質量 (kg) |
| TLTE-100N | 100N | 95 | 75 | 51 | 10 | 12 | 56 | 20 | 10 | 35 | 10 | 10.2 | 0.8 |
| TLTE-200N | 200N | 95 | 75 | 51 | 10 | 12 | 56 | 20 | 10 | 35 | 10 | 10.2 | 0.8 |
| TLTE-500N | 500N | 95 | 75 | 51 | 10 | 12 | 56 | 20 | 10 | 35 | 10 | 10.2 | 0.8 |
| TLTE-1KN | 1kN | 95 | 75 | 51 | 10 | 12 | 56 | 20 | 10 | 35 | 10 | 10.2 | 0.8 |
| TLTE-2KN | 2kN | 95 | 75 | 51 | 10 | 12 | 56 | 20 | 10 | 35 | 10 | 10.2 | 0.8 |
| TLTE-5KN | 5kN | 150 | 110 | 62 | 20 | 24 | 72 | 40 | 20 | 60 | 20 | 20.2 | 2 |
| TLTE-10KN | 10kN | 190 | 140 | 80 | 25 | 30 | 68 | 50 | 18 | 60 | 18 | 18.2 | 3 |
| TLTE-20KN | 20kN | 235 | 170 | 100 | 32.5 | 35 | 84 | 60 | 30 | 90 | 25 | 25.2 | 4.6 |
| TLTE-50KN | 50kN | 235 | 170 | 100 | 32.5 | 35 | 84 | 60 | 30 | 90 | 25 | 25.2 | 4.6 |
| TLTE-100KN | 100kN | 335 | 220 | 110 | 57.5 | 55 | 136 | 105 | 40 | 150 | 40 | 40.2 | 14 |
TLTE
TLTE型荷重変換器は、両端にコネクティングプレートが直交して取り付けられた、一体型の引張専用ロードセルです。
アタッチメントで挟み、付属のピンで固定して引っ張る構造のため、全長が短いにもかかわらず、高荷重の引張測定が可能です。
各種引張試験やワイヤーなどのテンション測定、ホッパー・タンクの吊り下げ荷重制御など、幅広い工業用システムで活用されています。
アタッチメントで挟み、付属のピンで固定して引っ張る構造のため、全長が短いにもかかわらず、高荷重の引張測定が可能です。
各種引張試験やワイヤーなどのテンション測定、ホッパー・タンクの吊り下げ荷重制御など、幅広い工業用システムで活用されています。
特長
- コネクタープレート付き一体型構造
- 10kN以上はコネクター保護金具付き
- コストパフォーマンスに優れた高い信頼性
ご使用上の注意
- 本機種は、3本爪チャック以外では使用できません。
| 型式 | 定格容量 | |
| TLTE-100N | 100N | 10.19kgf |
| TLTE-200N | 200N | 20.39kgf |
| TLTE-500N | 500N | 50.99kgf |
| TLTE-1KN | 1kN | 101.9kgf |
| TLTE-2KN | 2kN | 203.9kgf |
| TLTE-5KN | 5kN | 509.9kgf |
| TLTE-10KN | 10kN | 1.019tonf |
| TLTE-20KN | 20kN | 2.039tonf |
| TLTE-50KN | 50kN | 5.099tonf |
| TLTE-100KN | 100kN | 10.19tonf |
仕様
| 定格容量 | 100N～100kN |
| 定格出力 | 1mV/V±1％ |
| 非直線性 | 0.3％R.O. |
| ヒステリシス | 0.3％R.O. |
| 繰り返し性 | 0.1％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m付属（100N～5kN） |
| φ10、4芯シールドケーブル3m付属（10kN～100kN） |
寸法表
| 型式 | TLTE-100N | TLTE-200N | TLTE-500N |
| 定格容量 | 100N | 200N | 500N |
| A | 95 | 95 | 95 |
| B | 75 | 75 | 75 |
| C | 51 | 51 | 51 |
| D | 10 | 10 | 10 |
| E | 12 | 12 | 12 |
| φF | 56 | 56 | 56 |
| G | 20 | 20 | 20 |
| H | 10 | 10 | 10 |
| I | 35 | 35 | 35 |
| φJ | 10 | 10 | 10 |
| φK | 10.2 | 10.2 | 10.2 |
| 質量 (kg) |
0.8 | 0.8 | 0.8 |
| 型式 | TLTE-1KN | TLTE-2KN | TLTE-5KN |
| 定格容量 | 1kN | 2kN | 5kN |
| A | 95 | 95 | 150 |
| B | 75 | 75 | 110 |
| C | 51 | 51 | 62 |
| D | 10 | 10 | 20 |
| E | 12 | 12 | 24 |
| φF | 56 | 56 | 72 |
| G | 20 | 20 | 40 |
| H | 10 | 10 | 20 |
| I | 35 | 35 | 60 |
| φJ | 10 | 10 | 20 |
| φK | 10.2 | 10.2 | 20.2 |
| 質量 (kg) |
0.8 | 0.8 | 2 |
| 型式 | TLTE-10KN | TLTE-20KN | TLTE-50KN |
| 定格容量 | 10kN | 20kN | 50kN |
| A | 190 | 235 | 235 |
| B | 140 | 170 | 170 |
| C | 80 | 100 | 100 |
| D | 25 | 32.5 | 32.5 |
| E | 30 | 35 | 35 |
| φF | 68 | 84 | 84 |
| G | 50 | 60 | 60 |
| H | 18 | 30 | 30 |
| I | 60 | 90 | 90 |
| φJ | 18 | 25 | 25 |
| φK | 18.2 | 25.2 | 25.2 |
| 質量 (kg) |
3 | 4.6 | 4.6 |
| 型式 | TLTE-100KN | ||
| 定格容量 | 100kN | ||
| A | 335 | ||
| B | 220 | ||
| C | 110 | ||
| D | 57.5 | ||
| E | 55 | ||
| φF | 136 | ||
| G | 105 | ||
| H | 40 | ||
| I | 150 | ||
| φJ | 40 | ||
| φK | 40.2 | ||
| 質量 (kg) |
14 |

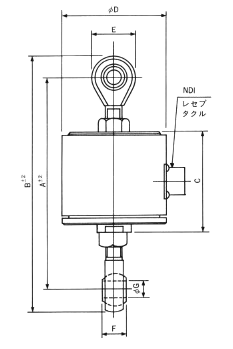

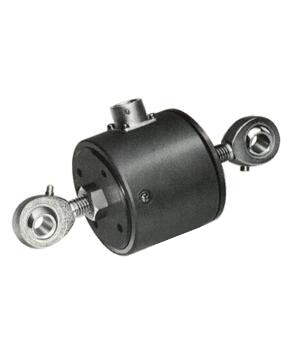

TLTM
小型精密級の引張用ロードセルとして開発されたLTM型は、高精度、高出力、そして高い信頼性を誇ります。
20Nから20kNまでの幅広い測定範囲に対応し、計量器や各種試験機から工業計測システムまで、多岐にわたる用途でご使用いただけます。
特長
- 小型・軽量で取り扱いが容易
- 高精度、高出力による高い信頼性
特注対応
- お客様のニーズに合わせて、以下の特注対応が可能です。
- 取付ネジ寸法の変更
- 若干の寸法変更
| 型式 | 定格容量 | |
| TLTM-20N | 20N | 2.039kgf |
| TLTM-50N | 50N | 5.099kgf |
| TLTM-100N | 100N | 10.19kgf |
| TLTM-200N | 200N | 20.39kgf |
| TLTM-500N | 500N | 50.99kgf |
| TLTM-1KN | 1kN | 101.9kgf |
| TLTM-2KN | 2kN | 203.9kgf |
| TLTM-5KN | 5kN | 509.9kgf |
| TLTM-10KN | 10kN | 1.019tonf |
| TLTM-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 20N～20kN |
| 定格出力 | 2mV/V±1％（20N～50Nは1mV/V、100Nは1.5mV/V） |
| 非直線性 | 0.05％R.O.（20N～100Nは0.1％R.O.） |
| ヒステリシス | 0.05％R.O.（20N～100Nは0.1％R.O.） |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V（20N～50Nは5V） |
| 許容印加電圧 | 15V（20N～50Nは10V） |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m付属 |
寸法表
| 型式 | 定格容量 | A | B | C | φD | E | F | φG | 質量 (kg) |
| TLTM-20N | 20N | 105 | 123 | 45 | 52 | 18 | 9 | 6 | 0.3 |
| TLTM-50N | 50N | 105 | 123 | 45 | 52 | 18 | 9 | 6 | 0.3 |
| TLTM-100N | 100N | 126 | 152 | 60 | 63 | 26 | 14 | 10 | 1.1 |
| TLTM-200N | 200N | 126 | 152 | 60 | 63 | 26 | 14 | 10 | 1.1 |
| TLTM-500N | 500N | 126 | 152 | 60 | 63 | 26 | 14 | 10 | 1.1 |
| TLTM-1KN | 1kN | 131 | 157 | 65 | 70 | 26 | 14 | 10 | 1.4 |
| TLTM-2KN | 2kN | 131 | 157 | 65 | 70 | 26 | 14 | 10 | 1.4 |
| TLTM-5KN | 5kN | 163 | 193 | 85 | 70 | 30 | 16 | 12 | 1.8 |
| TLTM-10KN | 10kN | 210 | 252 | 110 | 88 | 42 | 23 | 18 | 4.1 |
| TLTM-20KN | 20kN | 255 | 315 | 126 | 98 | 60 | 31 | 25 | 4.9 |
TLTM
小型精密級の引張用ロードセルとして開発されたLTM型は、高精度、高出力、そして高い信頼性を誇ります。
20Nから20kNまでの幅広い測定範囲に対応し、計量器や各種試験機から工業計測システムまで、多岐にわたる用途でご使用いただけます。
20Nから20kNまでの幅広い測定範囲に対応し、計量器や各種試験機から工業計測システムまで、多岐にわたる用途でご使用いただけます。
特長
- 小型・軽量で取り扱いが容易
- 高精度、高出力による高い信頼性
特注対応
- お客様のニーズに合わせて、以下の特注対応が可能です。
- 取付ネジ寸法の変更
- 若干の寸法変更
| 型式 | 定格容量 | |
| TLTM-20N | 20N | 2.039kgf |
| TLTM-50N | 50N | 5.099kgf |
| TLTM-100N | 100N | 10.19kgf |
| TLTM-200N | 200N | 20.39kgf |
| TLTM-500N | 500N | 50.99kgf |
| TLTM-1KN | 1kN | 101.9kgf |
| TLTM-2KN | 2kN | 203.9kgf |
| TLTM-5KN | 5kN | 509.9kgf |
| TLTM-10KN | 10kN | 1.019tonf |
| TLTM-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 20N～20kN |
| 定格出力 | 2mV/V±1％（20N～50Nは1mV/V、100Nは1.5mV/V） |
| 非直線性 | 0.05％R.O.（20N～100Nは0.1％R.O.） |
| ヒステリシス | 0.05％R.O.（20N～100Nは0.1％R.O.） |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V（20N～50Nは5V） |
| 許容印加電圧 | 15V（20N～50Nは10V） |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m付属 |
寸法表
| 型式 | TLTM-20N | TLTM-50N | TLTM-100N |
| 定格容量 | 20N | 50N | 100N |
| A | 105 | 105 | 126 |
| B | 123 | 123 | 152 |
| C | 45 | 45 | 60 |
| φD | 52 | 52 | 63 |
| E | 18 | 18 | 26 |
| F | 9 | 9 | 14 |
| φG | 6 | 6 | 10 |
| 質量 (kg) |
0.3 | 0.3 | 1.1 |
| 型式 | TLTM-200N | TLTM-500N | TLTM-1KN |
| 定格容量 | 200N | 500N | 1kN |
| A | 126 | 126 | 131 |
| B | 152 | 152 | 157 |
| C | 60 | 60 | 65 |
| φD | 63 | 63 | 70 |
| E | 26 | 26 | 26 |
| F | 14 | 14 | 14 |
| φG | 10 | 10 | 10 |
| 質量 (kg) |
1.1 | 1.1 | 1.4 |
| 型式 | TLTM-2KN | TLTM-5KN | TLTM-10KN |
| 定格容量 | 2kN | 5kN | 10kN |
| A | 131 | 163 | 210 |
| B | 157 | 193 | 252 |
| C | 65 | 85 | 110 |
| φD | 70 | 70 | 88 |
| E | 26 | 30 | 42 |
| F | 14 | 16 | 23 |
| φG | 10 | 12 | 18 |
| 質量 (kg) |
1.4 | 1.8 | 4.1 |
| 型式 | TLTM-20KN | ||
| 定格容量 | 20kN | ||
| A | 255 | ||
| B | 315 | ||
| C | 126 | ||
| φD | 98 | ||
| E | 60 | ||
| F | 31 | ||
| φG | 25 | ||
| 質量 (kg) |
4.9 |

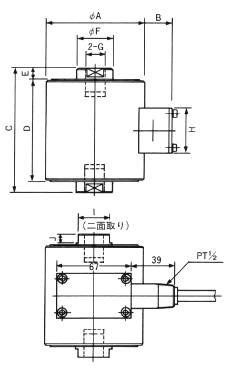

TLTR
TLTR型荷重変換器は、当社の技術を結集して開発された、高精度・高出力を誇る引張荷重変換器です。
長期間にわたって安定した計測が可能なため、ホッパースケールやタンクスケールなど、はかり用途に最適なモデルです。
オプション
- ロッドエンド、フックなどもオプションでご用意しております。
| 型式 | 定格容量 | |
| TLTR-5KN | 5kN | 509.9kgf |
| TLTR-10KN | 10kN | 1.019tonf |
| TLTR-20KN | 20kN | 2.039tonf |
| TLTR-50KN | 50kN | 5.099tonf |
仕様
| 定格容量 | 5kN～50kN |
| 定格出力 | 2mV/V±0.5％ |
| 非直線性 | 0.1％R.O. |
| ヒステリシス | 0.1％R.O. |
| 繰り返し性 | 0.05％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |
寸法表
| 型式 | 定格容量 | φA | B | C | D | E | φF | G | H | I | J |
| TLTR-5KN | 5kN | 88 | 25 | 110 | 90 | 10 | 32 | M18P1.5深サ25 | 40 | 28 | 8 |
| TLTR-10KN | 10kN | 88 | 25 | 110 | 90 | 10 | 32 | M18P1.5深サ25 | 40 | 28 | 8 |
| TLTR-20KN | 20kN | 88 | 25 | 130 | 110 | 15 | 38 | M18P1.5深サ25 | 40 | 34 | 10 |
| TLTR-50KN | 50kN | 88 | 25 | 160 | 130 | 15 | 44 | M24P2深サ35 | 40 | 40 | 10 |
TLTR
TLTR型荷重変換器は、当社の技術を結集して開発された、高精度・高出力を誇る引張荷重変換器です。
長期間にわたって安定した計測が可能なため、ホッパースケールやタンクスケールなど、はかり用途に最適なモデルです。
長期間にわたって安定した計測が可能なため、ホッパースケールやタンクスケールなど、はかり用途に最適なモデルです。
オプション
- ロッドエンド、フックなどもオプションでご用意しております。
| 型式 | 定格容量 | |
| TLTR-5KN | 5kN | 509.9kgf |
| TLTR-10KN | 10kN | 1.019tonf |
| TLTR-20KN | 20kN | 2.039tonf |
| TLTR-50KN | 50kN | 5.099tonf |
仕様
| 定格容量 | 5kN～50kN |
| 定格出力 | 2mV/V±0.5％ |
| 非直線性 | 0.1％R.O. |
| ヒステリシス | 0.1％R.O. |
| 繰り返し性 | 0.05％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |
寸法表
| 型式 | TLTR-5KN | TLTR-10KN |
| 定格容量 | 5kN | 10kN |
| φA | 88 | 88 |
| B | 25 | 25 |
| C | 110 | 110 |
| D | 90 | 90 |
| E | 10 | 10 |
| φF | 32 | 32 |
| G | M18P1.5深サ25 | M18P1.5深サ25 |
| H | 40 | 40 |
| I | 28 | 28 |
| J | 8 | 8 |
| 型式 | TLTR-20KN | TLTR-50KN |
| 定格容量 | 20kN | 50kN |
| φA | 88 | 88 |
| B | 25 | 25 |
| C | 130 | 160 |
| D | 110 | 130 |
| E | 15 | 15 |
| φF | 38 | 44 |
| G | M18P1.5深サ25 | M24P2深サ35 |
| H | 40 | 40 |
| I | 34 | 40 |
| J | 10 | 10 |
