高精度ロードセル 【圧縮型】
TLCU

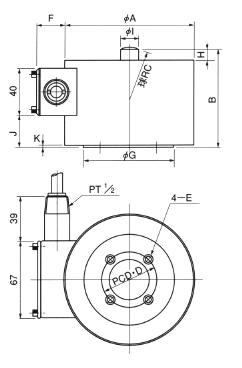

TLCUロードセルは、これまでにない低背設計が特徴の高精度圧縮型ロードセルです。ホッパーなどでの使用を想定し、全体の安定性とプロポーションの向上、そして安定した計測を実現するために開発されました。
また、完全気密構造を採用しているため、屋外での使用にも十分に対応できます。ホッパーやタンクなど、さまざまな工業用システムに最適なロードセルです。
特長
低背設計: 装置全体の安定性向上に貢献します。
高精度・高出力: 優れた信頼性を実現します。
特注対応
コネクター方式: ご要望に応じてコネクター方式への変更が可能です。
| 型式 | 定格容量 | |
| TLCU-5KN | 5kN | 509.9kgf |
| TLCU-10KN | 10kN | 1.019tonf |
| TLCU-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 5kN～20kN |
| 定格出力 | 2mV/V±0.25％ |
| 非直線性 | 0.05％R.O. |
| ヒステリシス | 0.05％R.O. |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.005％R.O./℃ |
| 温度による出力の影響 | ±0.005％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |
寸法表
| 型式 | 定格容量 | φA | B | C | φD | E | F | φG | H | φI | J | K | 質量 （kg） |
| TLCU-5KN | 5kN | 108 | 85 | 50 | 60 | M6深サ10 | 25 | 80 | 10 | 16 | 28 | 1.5 | 3.8 |
| TLCU-10KN | 10kN | 108 | 85 | 50 | 60 | M6深サ10 | 25 | 80 | 10 | 16 | 28 | 1.5 | 3.8 |
| TLCU-20KN | 20kN | 108 | 85 | 50 | 60 | M6深サ10 | 25 | 80 | 10 | 16 | 28 | 1.5 | 4 |
TLCU
TLCUロードセルは、これまでにない低背設計が特徴の高精度圧縮型ロードセルです。ホッパーなどでの使用を想定し、全体の安定性とプロポーションの向上、そして安定した計測を実現するために開発されました。
また、完全気密構造を採用しているため、屋外での使用にも十分に対応できます。ホッパーやタンクなど、さまざまな工業用システムに最適なロードセルです。
また、完全気密構造を採用しているため、屋外での使用にも十分に対応できます。ホッパーやタンクなど、さまざまな工業用システムに最適なロードセルです。
特長
低背設計: 装置全体の安定性向上に貢献します。
高精度・高出力: 優れた信頼性を実現します。
特注対応
コネクター方式: ご要望に応じてコネクター方式への変更が可能です。
| 型式 | 定格容量 | |
| TLCU-5KN | 5kN | 509.9kgf |
| TLCU-10KN | 10kN | 1.019tonf |
| TLCU-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 5kN～20kN |
| 定格出力 | 2mV/V±0.25％ |
| 非直線性 | 0.05％R.O. |
| ヒステリシス | 0.05％R.O. |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.005％R.O./℃ |
| 温度による出力の影響 | ±0.005％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |
寸法表
| 型式 | TLCU-5KN | TLCU-10KN | TLCU-20KN |
| 定格容量 | 5kN | 10kN | 20kN |
| φA | 108 | 108 | 108 |
| B | 85 | 85 | 85 |
| C | 50 | 50 | 50 |
| φD | 60 | 60 | 60 |
| E | M6深サ10 | M6深サ10 | M6深サ10 |
| F | 25 | 25 | 25 |
| φG | 80 | 80 | 80 |
| H | 10 | 10 | 10 |
| φI | 16 | 16 | 16 |
| J | 28 | 28 | 28 |
| K | 1.5 | 1.5 | 1.5 |
| 質量 （kg） |
3.8 | 3.8 | 4 |
TLCW
TLCW ロードセルは、計装用に開発された堅牢な設計が特徴です。過酷な条件下での使用にも耐えうるよう、高い強度と耐久性を備えています。
| 型式 | 定格容量 | |
| TLCW-5KN | 5kN | 509.9kgf |
| TLCW-10KN | 10kN | 1.019tonf |
| TLCW-20KN | 20kN | 2.039tonf |
| TLCW-30KN | 30kN | 3.059tonf |
| TLCW-50KN | 50kN | 5.099tonf |
| TLCW-100KN | 100kN | 10.19tonf |
| TLCW-200KN | 200kN | 20.39tonf |
仕様
| 定格容量 | 5kN～200kN |
| 定格出力 | 2mV/V±1％（5kN～30kNは1.5mV/V） |
| 非直線性 | 0.1％R.O.（5kN～30kNは0.2％R.O.） |
| ヒステリシス | 0.1％R.O.（5kN～30kNは0.2％R.O.） |
| 繰り返し性 | 0.05％R.O.（5kN～30kNは0.1％R.O） |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C.(5kN～30kN),150％R.C.(50kN～200kN) |
| ケーブル | φ10、4芯シールドケーブル3m(50kN～200kN) |
| φ6、4芯シールドケーブル3m(5kN～30kN) |
寸法表
| 型式 | 定格容量 | φA | B | C | φD | E | φF | G | 質量 （kg） |
| TLCW-5KN | 5kN | 72 | 40 | 8 | 16 | 50 | 56 | M5深サ8 | 0.6 |
| TLCW-10KN | 10kN | 72 | 40 | 8 | 16 | 50 | 56 | M5深サ8 | 0.6 |
| TLCW-20KN | 20kN | 72 | 40 | 8 | 16 | 50 | 56 | M5深サ8 | 0.6 |
| TLCW-30KN | 30kN | 72 | 40 | 8 | 16 | 50 | 56 | M5深サ8 | 0.6 |
| TLCW-50KN | 50kN | 106 | 50 | 10 | 26 | 80 | 90 | M6深サ10 | 2.2 |
| TLCW-100KN | 100kN | 116 | 65 | 15 | 30 | 100 | 98 | M8深サ12 | 3.3 |
| TLCW-200KN | 200kN | 138 | 75 | 15 | 40 | 150 | 115 | M8深サ12 | 5.2 |
TLCW
TLCW ロードセルは、計装用に開発された堅牢な設計が特徴です。過酷な条件下での使用にも耐えうるよう、高い強度と耐久性を備えています。
| 型式 | 定格容量 | |
| TLCW-5KN | 5kN | 509.9kgf |
| TLCW-10KN | 10kN | 1.019tonf |
| TLCW-20KN | 20kN | 2.039tonf |
| TLCW-30KN | 30kN | 3.059tonf |
| TLCW-50KN | 50kN | 5.099tonf |
| TLCW-100KN | 100kN | 10.19tonf |
| TLCW-200KN | 200kN | 20.39tonf |
仕様
| 定格容量 | 5kN～200kN |
| 定格出力 | 2mV/V±1％（5kN～30kNは1.5mV/V） |
| 非直線性 | 0.1％R.O.（5kN～30kNは0.2％R.O.） |
| ヒステリシス | 0.1％R.O.（5kN～30kNは0.2％R.O.） |
| 繰り返し性 | 0.05％R.O.（5kN～30kNは0.1％R.O） |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C.(5kN～30kN),150％R.C.(50kN～200kN) |
| ケーブル | φ10、4芯シールドケーブル3m(50kN～200kN) |
| φ6、4芯シールドケーブル3m(5kN～30kN) |
寸法表
| 型式 | TLCW-5KN | TLCW-10KN | TLCW-20KN |
| 定格容量 | 5kN | 10kN | 20kN |
| φA | 72 | 72 | 72 |
| B | 40 | 40 | 40 |
| C | 8 | 8 | 8 |
| φD | 16 | 16 | 16 |
| E | 50 | 50 | 50 |
| φF | 56 | 56 | 56 |
| G | M5深サ8 | M5深サ8 | M5深サ8 |
| 質量 （kg） |
0.6 | 0.6 | 0.6 |
| 型式 | TLCW-30KN | TLCW-50KN | TLCW-100KN |
| 定格容量 | 30kN | 50kN | 100kN |
| φA | 72 | 106 | 116 |
| B | 40 | 50 | 65 |
| C | 8 | 10 | 15 |
| φD | 16 | 26 | 30 |
| E | 50 | 80 | 100 |
| φF | 56 | 90 | 98 |
| G | M5深サ8 | M6深サ10 | M8深サ12 |
| 質量 （kg） |
0.6 | 2.2 | 3.3 |
| 型式 | TLCW-200KN | ||
| 定格容量 | 200kN | ||
| φA | 138 | ||
| B | 75 | ||
| C | 15 | ||
| φD | 40 | ||
| E | 150 | ||
| φF | 115 | ||
| G | M8深サ12 | ||
| 質量 （kg） |
5.2 |
TLCY

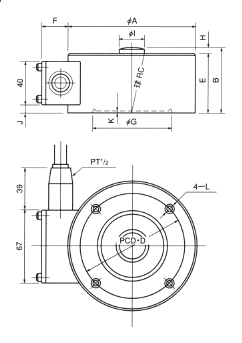

TLCUモデルよりもさらに薄型に開発された新しいロードセル、それがTLCYです。
ホッパーやタンクなどの計量システムはもちろんのこと、スペースに制約のある場所での高荷重測定など、幅広い工業用システムに最適な製品です。
特長
薄型で安定性に優れています。
高精度な測定が可能です。
高出力で高い信頼性を誇ります。
特殊な検出方法により、傾斜荷重にも強い設計です。
特注対応
コネクター方式への変更も可能です。
| 型式 | 定格容量 | |
| TLCY-10KN | 10kN | 1.019tonf |
| TLCY-20KN | 20kN | 2.039tonf |
| TLCY-50KN | 50kN | 5.099tonf |
| TLCY-100KN | 100kN | 10.19tonf |
| TLCY-200KN | 200kN | 20.39tonf |
仕様
| 定格容量 | 10kN～200kN |
| 定格出力 | 2mV/V±0.25％ (10kNは1.5mV/V) |
| 非直線性 | 0.05％R.O. |
| ヒステリシス | 0.1％R.O. |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.005％R.O./℃ |
| 温度による出力の影響 | ±0.005％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |
寸法表
| 型式 | 定格容量 | φA | B | C | φD | E | F | φG | H | φI | J | K | L | 質量 (kg) |
| TLCY-10KN | 10kN | 118 | 60 | 60 | 95 | 55 | 25 | 74 | 5 | 24 | 7.5 | 2 | M8深サ15 | 4 |
| TLCY-20KN | 20kN | 118 | 60 | 60 | 95 | 55 | 25 | 74 | 5 | 24 | 7.5 | 2 | M8深サ15 | 4 |
| TLCY-50KN | 50kN | 118 | 60 | 60 | 95 | 55 | 25 | 74 | 5 | 24 | 7.5 | 2 | M8深サ15 | 4.2 |
| TLCY-100KN | 100kN | 138 | 80 | 110 | 110 | 70 | 25 | 85 | 10 | 35 | 15 | 2 | M8深サ15 | 6 |
| TLCY-200KN | 200kN | 160 | 90 | 150 | 130 | 80 | 28 | 100 | 10 | 50 | 20 | 3 | M12深サ20 | 10 |
TLCY
TLCUモデルよりもさらに薄型に開発された新しいロードセル、それがTLCYです。
ホッパーやタンクなどの計量システムはもちろんのこと、スペースに制約のある場所での高荷重測定など、幅広い工業用システムに最適な製品です。
ホッパーやタンクなどの計量システムはもちろんのこと、スペースに制約のある場所での高荷重測定など、幅広い工業用システムに最適な製品です。
特長
薄型で安定性に優れています。
高精度な測定が可能です。
高出力で高い信頼性を誇ります。
特殊な検出方法により、傾斜荷重にも強い設計です。
特注対応
コネクター方式への変更も可能です。
| 型式 | 定格容量 | |
| TLCY-10KN | 10kN | 1.019tonf |
| TLCY-20KN | 20kN | 2.039tonf |
| TLCY-50KN | 50kN | 5.099tonf |
| TLCY-100KN | 100kN | 10.19tonf |
| TLCY-200KN | 200kN | 20.39tonf |
仕様
| 定格容量 | 10kN～200kN |
| 定格出力 | 2mV/V±0.25％ (10kNは1.5mV/V) |
| 非直線性 | 0.05％R.O. |
| ヒステリシス | 0.1％R.O. |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.005％R.O./℃ |
| 温度による出力の影響 | ±0.005％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |
寸法表
| 型式 | TLCY-10KN | TLCY-20KN | TLCY-50KN |
| 定格容量 | 10kN | 20kN | 50kN |
| φA | 118 | 118 | 118 |
| B | 60 | 60 | 60 |
| C | 60 | 60 | 60 |
| φD | 95 | 95 | 95 |
| E | 55 | 55 | 55 |
| F | 25 | 25 | 25 |
| φG | 74 | 74 | 74 |
| H | 5 | 5 | 5 |
| φI | 24 | 24 | 24 |
| J | 7.5 | 7.5 | 7.5 |
| K | 2 | 2 | 2 |
| L | M8深サ15 | M8深サ15 | M8深サ15 |
| 質量 (kg) |
4 | 4 | 4.2 |
| 型式 | TLCY-100KN | TLCY-200KN | |
| 定格容量 | 100kN | 200kN | |
| φA | 138 | 160 | |
| B | 80 | 90 | |
| C | 110 | 150 | |
| φD | 110 | 130 | |
| E | 70 | 80 | |
| F | 25 | 28 | |
| φG | 85 | 100 | |
| H | 10 | 10 | |
| φI | 35 | 50 | |
| J | 15 | 20 | |
| K | 2 | 3 | |
| L | M8深サ15 | M12深サ20 | |
| 質量 (kg) |
6 | 10 |

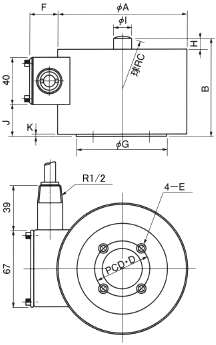

TLCZ
TLCZは、背が低く設計されており、ホッパーやタンクなどの計量に最適です。大容量まで対応しているため、高荷重の加圧力や工業用の高荷重計測、制御用としても適しています。
特注対応として、コネクター式、ダブルブリッジ、若干の寸法変更が可能です。
特長
- 背が低い
- 大容量まで安定した計測が可能
特注品要素
- コネクター式可能
- ダブルブリッジ可能
- 若干の寸法変更可能
| 型式 | 定格容量 | |
| TLCZ-5KN | 5kN | 509.9kgf |
| TLCZ-10KN | 10kN | 1.019tonf |
| TLCZ-20KN | 20kN | 2.039tonf |
| TLCZ-50KN | 50kN | 5.099tonf |
| TLCZ-100KN | 100kN | 10.19tonf |
| TLCZ-200KN | 200kN | 20.39tonf |
| TLCZ-500KN | 500kN | 50.99tonf |
| TLCZ-1000KN | 1000kN | 101.9tonf |
仕様
| 定格容量 | 5kN~1000KN |
| 定格出力 | 1.5mV/V±0.5% (5kNは1mV/V) |
| 非直線性 | 0.2%R.O. |
| ヒステリシス | 0.2%R.O. |
| 繰り返し性 | 0.1%R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1% |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10〜+70℃ |
| 許容温度範囲 | -20〜+80℃ |
| 温度による零点の影響 | ±0.01%R.O./℃ |
| 温度による出力の影響 | ±0.01%/℃ |
| 許容過負荷 | 150%R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |
寸法表
| 型式 | 定格容量 | A | B | C | D | E | F | G | H | ΦI | J | K | 質量 (kg) |
| TLCZ-5KN | 5kN | 88 | 85 | 50 | 50 | M6深さ10 | 25 | 70 | 10 | 18 | 28 | 1.5 | 2.8 |
| TLCZ-10KN | 10kN | 88 | 85 | 50 | 50 | M6深さ10 | 25 | 70 | 10 | 18 | 28 | 1.5 | 2.8 |
| TLCZ-20KN | 20kN | 88 | 85 | 50 | 50 | M6深さ10 | 25 | 70 | 10 | 18 | 28 | 1.5 | 2.8 |
| TLCZ-50KN | 50kN | 108 | 110 | 100 | 70 | M8深さ15 | 25 | 90 | 15 | 35 | 43 | 1.5 | 4.7 |
| TLCZ-100KN | 100kN | 108 | 110 | 100 | 70 | M8深さ15 | 25 | 90 | 15 | 35 | 43 | 1.5 | 4.7 |
| TLCZ-200KN | 200kN | 138 | 160 | 200 | 80 | M12深さ20 | 25 | 110 | 20 | 50 | 70 | 2 | 9.6 |
| TLCZ-500KN | 500kN | 138 | 160 | 200 | 80 | M12深さ20 | 25 | 110 | 20 | 50 | 70 | 2 | 9.6 |
| TLCZ-1000KN | 1000kN | 164 | 190 | 250 | 100 | M16深さ20 | 28 | 130 | 30 | 70 | 80 | 2 | 18.1 |
TLCZ
TLCZは、背が低く設計されており、ホッパーやタンクなどの計量に最適です。大容量まで対応しているため、高荷重の加圧力や工業用の高荷重計測、制御用としても適しています。
特長
- 背が低い
- 大容量まで安定した計測が可能
特注品要素
- コネクター式可能
- ダブルブリッジ可能
- 若干の寸法変更可能
| 型式 | 定格容量 | |
| TLCZ-5KN | 5kN | 509.9kgf |
| TLCZ-10KN | 10kN | 1.019tonf |
| TLCZ-20KN | 20kN | 2.039tonf |
| TLCZ-50KN | 50kN | 5.099tonf |
| TLCZ-100KN | 100kN | 10.19tonf |
| TLCZ-200KN | 200kN | 20.39tonf |
| TLCZ-500KN | 500kN | 50.99tonf |
| TLCZ-1000KN | 1000kN | 101.9tonf |
仕様
| 定格容量 | 5kN~1000KN |
| 定格出力 | 1.5mV/V±0.5% (5kNは1mV/V) |
| 非直線性 | 0.2%R.O. |
| ヒステリシス | 0.2%R.O. |
| 繰り返し性 | 0.1%R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1% |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10〜+70℃ |
| 許容温度範囲 | -20〜+80℃ |
| 温度による零点の影響 | ±0.01%R.O./℃ |
| 温度による出力の影響 | ±0.01%/℃ |
| 許容過負荷 | 150%R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |
寸法表
| 型式 | TLCZ-5KN | TLCZ-10KN | TLCZ-20KN |
| 定格容量 | 5kN | 10kN | 20kN |
| A | 88 | 88 | 88 |
| B | 85 | 85 | 85 |
| C | 50 | 50 | 50 |
| D | 50 | 50 | 50 |
| E | M6深さ10 | M6深さ10 | M6深さ10 |
| F | 25 | 25 | 25 |
| G | 70 | 70 | 70 |
| H | 10 | 10 | 10 |
| ΦI | 18 | 18 | 18 |
| J | 28 | 28 | 28 |
| K | 1.5 | 1.5 | 1.5 |
| 質量 (kg) |
2.8 | 2.8 | 2.8 |
| 型式 | TLCZ-50KN | TLCZ-100KN | TLCZ-200KN |
| 定格容量 | 50kN | 100kN | 200kN |
| A | 108 | 108 | 138 |
| B | 110 | 110 | 160 |
| C | 100 | 100 | 200 |
| D | 70 | 70 | 80 |
| E | M8深さ15 | M8深さ15 | M12深さ20 |
| F | 25 | 25 | 25 |
| G | 90 | 90 | 110 |
| H | 15 | 15 | 20 |
| ΦI | 35 | 35 | 50 |
| J | 43 | 43 | 70 |
| K | 1.5 | 1.5 | 2 |
| 質量 (kg) |
4.7 | 4.7 | 9.6 |
| 型式 | TLCZ-500KN | TLCZ-1000KN | |
| 定格容量 | 500kN | 1000kN | |
| A | 138 | 164 | |
| B | 160 | 190 | |
| C | 200 | 250 | |
| D | 80 | 100 | |
| E | M12深さ20 | M16深さ20 | |
| F | 25 | 28 | |
| G | 110 | 130 | |
| H | 20 | 30 | |
| ΦI | 50 | 70 | |
| J | 70 | 80 | |
| K | 2 | 2 | |
| 質量 (kg) |
9.6 | 18.1 |
