センターホールロードセル
センターホール
シングルポイント
ビーム型ロードセル
TLCH
定格5kN～500kNまでの打ち抜き、圧入、カシメ用プレス専用に開発されたロードセルです。両端面に４カ所の取付け穴がありますのでフランジ接続で上ラムと、打ち抜き金型をそれぞれ取り付けます。
小型で既設のプレスにも容易に取り付けられ、プレス成型品の合否の判定や一定ストロークまで、圧入時の荷重管理などに多く使用されています。
| 型式 | 定格容量 | |
| TLCH-5KN | 5kN | 509.9kgf |
| TLCH-10KN | 10kN | 1.019tonf |
| TLCH-20KN | 20kN | 2.039tonf |
| TLCH-30KN | 30kN | 3.059tonf |
| TLCH-50KN | 50kN | 5.099tonf |
| TLCH-100KN | 100kN | 10.19tonf |
| TLCH-200KN | 200kN | 20.39tonf |
| TLCH-300KN | 300kN | 30.59tonf |
| TLCH-500KN | 500kN | 50.99tonf |
| TLCH-1000KN | 1000kN | 101.9tonf |
仕様
| 定格容量: | 5kN～1000kN |
| 定格出力: | 1mV/V±1% |
| 非直線性: | 0.3%R.O. (5kN～200kN) |
| 0.5%R.O. (300kN～500kN) | |
| 1%R.O. (1000kN) | |
| ヒステリシス: | 0.3%R.O. (5kN～200kN) |
| 0.5%R.O. (300kN～500kN) | |
| 1%R.O. (1000kN) | |
| 繰り返し性: | 0.1%R.O. (5kN～200kN) |
| 0.3%R.O. (300kN～1000kN) | |
| 推奨印加電圧: | 10V |
| 許容印加電圧: | 15V |
| 入出力抵抗: | 350Ω±1% |
| 絶縁抵抗: | 2000MΩ以上 |
| 温度補償範囲: | -10～+70℃ |
| 許容温度範囲: | -20～+80℃ |
| 温度による零点の影響: | ±0.01%R.O./℃ |
| 温度による出力の影響: | ±0.01%/℃ |
| 許容過負荷: | 120%R.C. |
| ケーブル: | Φ6、4芯シールドケーブル3m |

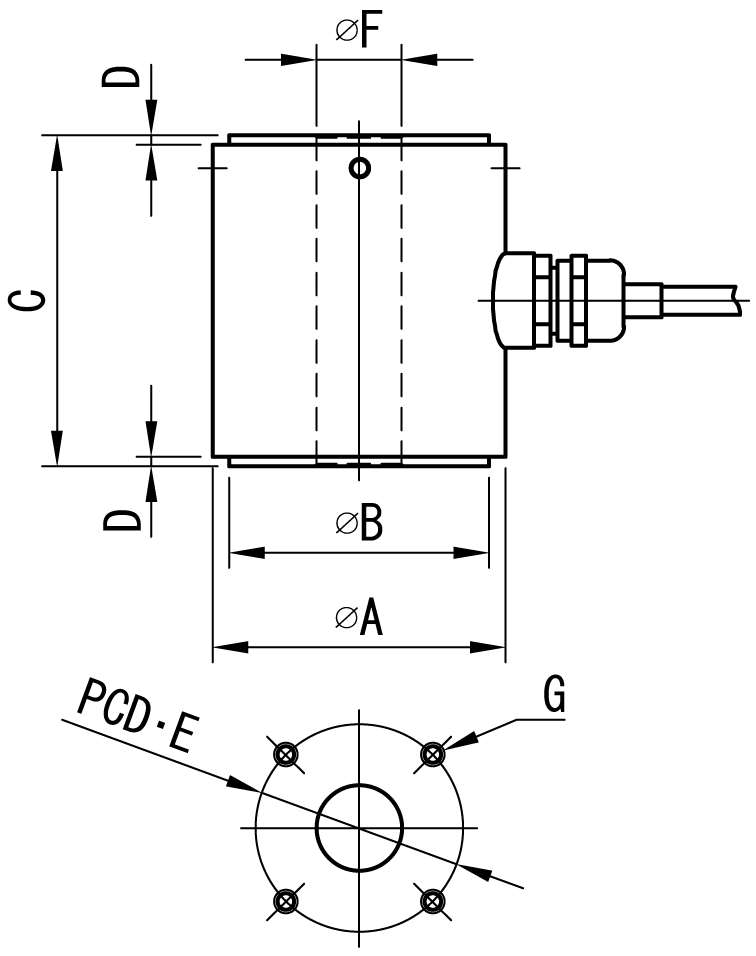

寸法表
| 型式 | 定格容量 | φA | φB | C | φD | E | φF | G | 質量 (kg) |
| TLCH-5KN | 5kN | 40 | 35 | 50 | 1 | 24 | 10 | 2×4-M4深サ8 | 0.5 |
| TLCH-10KN | 10kN | 62 | 55 | 70 | 2 | 44 | 18 | 2×4-M5深サ8 | 1.2 |
| TLCH-20KN | 20kN | 62 | 55 | 70 | 2 | 44 | 18 | 2×4-M5深サ8 | 1.2 |
| TLCH-30KN | 30kN | 62 | 55 | 70 | 2 | 44 | 18 | 2×4-M5深サ8 | 1.2 |
| TLCH-50KN | 50kN | 62 | 55 | 70 | 2 | 44 | 18 | 2×4-M5深サ8 | 1.2 |
| TLCH-100KN | 100kN | 62 | 55 | 80 | 2 | 44 | 18 | 2×4-M5深サ8 | 1.5 |
| TLCH-200KN | 200kN | 88 | 80 | 100 | 2 | 60 | 20 | 2×4-M8深サ12 | 3.1 |
| TLCH-300KN | 300kN | 100 | 90 | 120 | 2 | 70 | 20 | 2×4-M8深サ15 | 4.9 |
| TLCH-500KN | 500kN | 134 | 120 | 150 | 2 | 90 | 30 | 2×4-M10深サ16 | 10.5 |
| TLCH-1000KN | 1000kN | 142 | 130 | 170 | 2 | 100 | 30 | 2×4-M12深サ20 | 15.0 |
*TLCH-1000KNは上下より6mmだけφ18、貫通穴はφ12になります。
TLCH
定格5kN～500kNまでの打ち抜き、圧入、カシメ用プレス専用に開発されたロードセルです。両端面に４カ所の取付け穴がありますのでフランジ接続で上ラムと、打ち抜き金型をそれぞれ取り付けます。
小型で既設のプレスにも容易に取り付けられ、プレス成型品の合否の判定や一定ストロークまで、圧入時の荷重管理などに多く使用されています。
小型で既設のプレスにも容易に取り付けられ、プレス成型品の合否の判定や一定ストロークまで、圧入時の荷重管理などに多く使用されています。
| 型式 | 定格容量 | |
| TLCH-5KN | 5kN | 509.9kgf |
| TLCH-10KN | 10kN | 1.019tonf |
| TLCH-20KN | 20kN | 2.039tonf |
| TLCH-30KN | 30kN | 3.059tonf |
| TLCH-50KN | 50kN | 5.099tonf |
| TLCH-100KN | 100kN | 10.19tonf |
| TLCH-200KN | 200kN | 20.39tonf |
| TLCH-300KN | 300kN | 30.59tonf |
| TLCH-500KN | 500kN | 50.99tonf |
| TLCH-1000KN | 1000kN | 101.9tonf |
仕様
| 定格容量: | 5kN～1000kN |
| 定格出力: | 1mV/V±1% |
| 非直線性: | 0.3%R.O. (5kN～200kN) |
| 0.5%R.O. (300kN～500kN) | |
| 1%R.O. (1000kN) | |
| ヒステリシス: | 0.3%R.O. (5kN～200kN) |
| 0.5%R.O. (300kN～500kN) | |
| 1%R.O. (1000kN) | |
| 繰り返し性: | 0.1%R.O. (5kN～200kN) |
| 0.3%R.O. (300kN～1000kN) | |
| 推奨印加電圧: | 10V |
| 許容印加電圧: | 15V |
| 入出力抵抗: | 350Ω±1% |
| 絶縁抵抗: | 2000MΩ以上 |
| 温度補償範囲: | -10～+70℃ |
| 許容温度範囲: | -20～+80℃ |
| 温度による零点の影響: | ±0.01%R.O./℃ |
| 温度による出力の影響: | ±0.01%/℃ |
| 許容過負荷: | 120%R.C. |
| ケーブル: | Φ6、4芯シールドケーブル3m |
寸法表
| 型式 | TLCH-5KN | TLCH-10KN | TLCH-20KN |
| 定格容量 | 5kN | 10kN | 20kN |
| φA | 40 | 62 | 62 |
| φB | 35 | 55 | 55 |
| C | 50 | 70 | 70 |
| φD | 1 | 2 | 2 |
| E | 24 | 44 | 44 |
| φF | 10 | 18 | 18 |
| G | 2×4-M4深サ8 | 2×4-M5深サ8 | 2×4-M5深サ8 |
| 質量 (kg) |
0.5 | 1.2 | 1.2 |
| 型式 | TLCH-30KN | TLCH-50KN | TLCH-100KN |
| 定格容量 | 30kN | 50kN | 100kN |
| φA | 62 | 62 | 62 |
| φB | 55 | 55 | 55 |
| C | 70 | 70 | 80 |
| φD | 2 | 2 | 2 |
| E | 44 | 44 | 44 |
| φF | 18 | 18 | 18 |
| G | 2×4-M5深サ8 | 2×4-M5深サ8 | 2×4-M5深サ8 |
| 質量 (kg) |
1.2 | 1.2 | 1.5 |
| 型式 | TLCH-200KN | TLCH-300KN | TLCH-500KN |
| 定格容量 | 200kN | 300kN | 500kN |
| φA | 88 | 100 | 134 |
| φB | 80 | 90 | 120 |
| C | 100 | 120 | 150 |
| φD | 2 | 2 | 2 |
| E | 60 | 70 | 90 |
| φF | 20 | 20 | 30 |
| G | 2×4-M8深サ12 | 2×4-M8深サ15 | 2×4-M10深サ16 |
| 質量 (kg) |
3.1 | 4.9 | 10.5 |
| 型式 | TLCH-1000KN | ||
| 定格容量 | 1000kN | ||
| φA | 142 | ||
| φB | 130 | ||
| C | 170 | ||
| φD | 2 | ||
| E | 100 | ||
| φF | 30 | ||
| G | 2×4-M12深サ20 | ||
| 質量 (kg) |
15.0 |
*TLCH-1000KNは上下より6mmだけφ18、貫通穴はφ12になります。
シングルポイントロードセル
TH100B
定格荷重容量3kgから50kgまで の低容量域に対応したビーム型ロードセルです。
IP65の防水規格 を備え、小型の台はかりや精密な計量制御に適しています。
| 型式 | 定格容量 |
| TH100B-3KG | 3kg |
| TH100B-6KG | 6kg |
| TH100B-12KG | 12kg |
| TH100B-30KG | 30kg |
| TH100B-50KG | 60kg |
仕様
| 定格荷重容量: | 3kg、6kg、12kg、30kg、60kg |
| 定格出力: | 2.0mV/V ±5% |
| 非直線性: | 0.02% R.O. |
| ヒステリシス: | 0.02% R.O. |
| 繰り返し性: | 0.01% R.O. |
| クリープ: | 0.03% R.O. |
| 推奨印加電圧: | 10V AC/DC |
| 最大印加電圧: | 15V AC/DC |
| ゼロバランス: | ±1% |
| 入力抵抗: | 405±10 Ω |
| 出力抵抗: | 350±3 Ω |
| 絶縁抵抗: | 1000MΩ以上 (DC50V) |
| 温度補償範囲: | -10℃～+40℃ |
| 許容温度範囲: | -10℃～+60℃ |
| 零点の温度影響: | 0.02%R.O./10℃ |
| 出力の温度影響: | 0.02%R.O./10℃ |
| 許容過負荷: | 120% R.L. |
| 限界過負荷: | 150% R.L. |
| たわみ: | 1mm以内 |
| 保護等級(防水): | IP65 |
TH100B
定格荷重容量3kgから50kgまで の低容量域に対応したビーム型ロードセルです。
IP65の防水規格 を備え、小型の台はかりや精密な計量制御に適しています。
IP65の防水規格 を備え、小型の台はかりや精密な計量制御に適しています。
| 型式 | 定格容量 |
| TH100B-3KG | 3kg |
| TH100B-6KG | 6kg |
| TH100B-12KG | 12kg |
| TH100B-30KG | 30kg |
| TH100B-50KG | 60kg |
仕様
| 定格荷重容量: | 3kg、6kg、12kg、30kg、60kg |
| 定格出力: | 2.0mV/V ±5% |
| 非直線性: | 0.02% R.O. |
| ヒステリシス: | 0.02% R.O. |
| 繰り返し性: | 0.01% R.O. |
| クリープ: | 0.03% R.O. |
| 推奨印加電圧: | 10V AC/DC |
| 最大印加電圧: | 15V AC/DC |
| ゼロバランス: | ±1% |
| 入力抵抗: | 405±10 Ω |
| 出力抵抗: | 350±3 Ω |
| 絶縁抵抗: | 1000MΩ以上 (DC50V) |
| 温度補償範囲: | -10℃～+40℃ |
| 許容温度範囲: | -10℃～+60℃ |
| 零点の温度影響: | 0.02%R.O./10℃ |
| 出力の温度影響: | 0.02%R.O./10℃ |
| 許容過負荷: | 120% R.L. |
| 限界過負荷: | 150% R.L. |
| たわみ: | 1mm以内 |
| 保護等級(防水): | IP65 |
TH100F
シングルポイント型ロードセルです 。計量器やホッパーなどの工業用計測システムに適した製品です。
| 型式 | 定格容量 |
| TH100F-100KG | 100kg |
| TH100F-300KG | 300kg |
| TH100F-500KG | 500kg |
仕様
| 定格容量: | 100kg、300kg、500kg |
| 許容過負荷: | 120 %R.L. |
| 限界過負荷: | 150 %R.L. |
| 定格出力: | 2.0 mV/V±5% |
| 非直線性: | ±0.02 %R.O. |
| ヒステリシス: | ±0.02 %R.O. |
| 繰り返し性: | ±0.01 %R.O. |
| クリープ | ±0.01 %R.O. |
| 推奨印加電圧: | 10 V以下 |
| 最大印加電圧: | 15 V |
| 零バランス | ±1 % |
| 入力抵抗: | 405 Ω±100 |
| 出力抵抗: | 350 Ω±30 |
| 絶縁抵抗: | 1000MΩ以上(DC50V) |
| 使用温度範囲: | -10℃ ～ 40℃ |
| 許容温度範囲: | -10℃ ～ 60℃ |
| 零点の温度影響 | ±0.02 %R.O./10℃ |
| 出力の温度影響 | ±0.02 %R.O./10℃ |
| ケーブル: | φ5 4芯シールドケーブル標準2m |
| 保護等級: | IP65 |

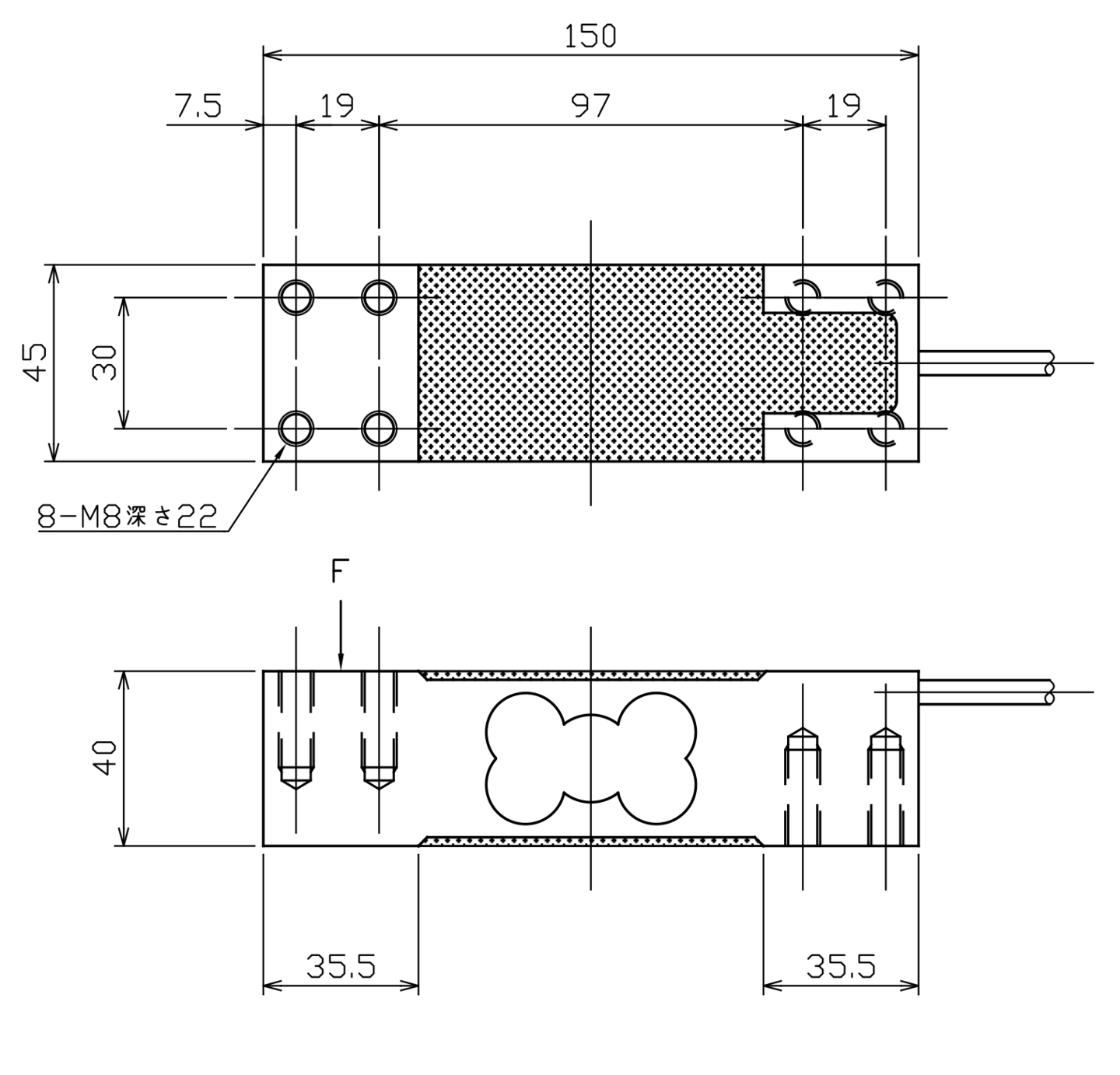

寸法表
TH100F
シングルポイント型ロードセル
です 。計量器やホッパーなどの工業用計測システムに適した製品です。
| 型式 | 定格容量 |
| TH100F-100KG | 100kg |
| TH100F-300KG | 300kg |
| TH100F-500KG | 500kg |
仕様
| 定格容量: | 100kg、300kg、500kg |
| 許容過負荷: | 120 %R.L. |
| 限界過負荷: | 150 %R.L. |
| 定格出力: | 2.0 mV/V±5% |
| 非直線性: | ±0.02 %R.O. |
| ヒステリシス: | ±0.02 %R.O. |
| 繰り返し性: | ±0.01 %R.O. |
| クリープ | ±0.01 %R.O. |
| 推奨印加電圧: | 10 V以下 |
| 最大印加電圧: | 15 V |
| 零バランス | ±1 % |
| 入力抵抗: | 405 Ω±100 |
| 出力抵抗: | 350 Ω±30 |
| 絶縁抵抗: | 1000MΩ以上(DC50V) |
| 使用温度範囲: | -10℃ ～ 40℃ |
| 許容温度範囲: | -10℃ ～ 60℃ |
| 零点の温度影響 | ±0.02 %R.O./10℃ |
| 出力の温度影響 | ±0.02 %R.O./10℃ |
| ケーブル: | φ5 4芯シールドケーブル標準2m |
| 保護等級: | IP65 |
寸法表
ビーム型ロードセル
TH100V
定格荷重容量250kgから5tまで の幅広い用途に対応するビーム型ロードセルです。
IP67の防水規格 に準拠しており、単純な荷重計測から台はかり、計量制御システムまで、様々な環境下で力を発揮します。別売りのロードフットやロッドエンドを取り付けることで、長期間の安定した測定が可能です 。
| 型式 | 定格容量 |
| TH100V-250KG | 250kg |
| TH100V-500KG | 500kg |
| TH100V-1T | 1t |
| TH100V-2T | 2t |
| TH100V-2.5T | 2.5t |
| TH100V-3T | 3t |
| TH100V-5T | 5t |
仕様
| 定格荷重容量: | 250kg、500kg、1t、2t、2.5t、3t、5t |
| 定格出力: | 3.0mV/V±5% 250kg2.0mV/V±5% |
| 非直線性: | 0.02% R.O. |
| ヒステリシス: | 0.02% R.O. |
| 繰り返し性: | 0.01% R.O. |
| クリープ: | 0.03% R.O. |
| 推奨印加電圧: | 10V AC/DC |
| 最大印加電圧: | 15V AC/DC |
| ゼロバランス: | ±1% |
| 入力抵抗: | 400±15 Ω |
| 出力抵抗: | 352±3 Ω |
| 絶縁抵抗: | 1000MΩ以上 (DC50V) |
| 温度補償範囲: | -10℃～+40℃ |
| 許容温度範囲: | -10℃～+60℃ |
| 零点の温度影響: | 0.02%R.O./10℃ |
| 出力の温度影響: | 0.02%R.O./10℃ |
| 許容過負荷: | 150% R.L. |
| 限界過負荷: | 180% R.L. |
| たわみ: | 1mm以内 |
| 保護等級(防水): | IP67 |

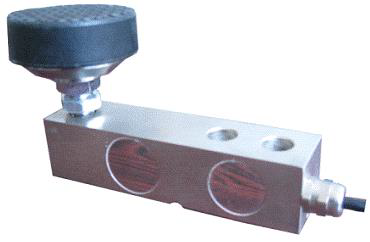

ロードフット付(オプション)
TH100V
定格荷重容量250kgから5tまで の幅広い用途に対応するビーム型ロードセルです。
IP67の防水規格 に準拠しており、単純な荷重計測から台はかり、計量制御システムまで、様々な環境下で力を発揮します。別売りのロードフットやロッドエンドを取り付けることで、長期間の安定した測定が可能です 。
IP67の防水規格 に準拠しており、単純な荷重計測から台はかり、計量制御システムまで、様々な環境下で力を発揮します。別売りのロードフットやロッドエンドを取り付けることで、長期間の安定した測定が可能です 。
ロードフット付(オプション)
| 型式 | 定格容量 |
| TH100V-250KG | 250kg |
| TH100V-500KG | 500kg |
| TH100V-1T | 1t |
| TH100V-2T | 2t |
| TH100V-2.5T | 2.5t |
| TH100V-3T | 3t |
| TH100V-5T | 5t |
仕様
| 定格荷重容量: | 250kg、500kg、1t、2t、2.5t、3t、5t |
| 定格出力: | 3.0mV/V±5% 250kg2.0mV/V±5% |
| 非直線性: | 0.02% R.O. |
| ヒステリシス: | 0.02% R.O. |
| 繰り返し性: | 0.01% R.O. |
| クリープ: | 0.03% R.O. |
| 推奨印加電圧: | 10V AC/DC |
| 最大印加電圧: | 15V AC/DC |
| ゼロバランス: | ±1% |
| 入力抵抗: | 400±15 Ω |
| 出力抵抗: | 352±3 Ω |
| 絶縁抵抗: | 1000MΩ以上 (DC50V) |
| 温度補償範囲: | -10℃～+40℃ |
| 許容温度範囲: | -10℃～+60℃ |
| 零点の温度影響: | 0.02%R.O./10℃ |
| 出力の温度影響: | 0.02%R.O./10℃ |
| 許容過負荷: | 150% R.L. |
| 限界過負荷: | 180% R.L. |
| たわみ: | 1mm以内 |
| 保護等級(防水): | IP67 |

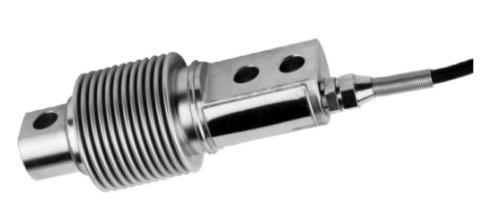

TH100R
定格荷重容量10kgから500kgまで の広範囲をカバーする、
ステンレス製のビーム型ロードセルです。IP68の防水規格 に対応しており、特に水気の多い環境や衛生面が重視される場所での使用に適しています。
| 型式 | 定格容量 |
| TH100R-10KG | 10kg |
| TH100R-20KG | 20kg |
| TH100R-30KG | 30kg |
| TH100R-50KG | 50kg |
| TH100R-100KG | 100kg |
| TH100R-200KG | 200kg |
| TH100R-300KG | 300kg |
| TH100R-500KG | 500kg |
仕様
| 定格荷重容量: | 10kg、20kg、30kg、50kg、 100kg、200kg、300kg、500kg |
| 定格出力: | 2.0mV/V ±5% |
| 非直線性: | 0.02% R.O. |
| ヒステリシス: | 0.02% R.O. |
| 繰り返し性: | 0.01% R.O. |
| クリープ: | 0.03% R.O. |
| 推奨印加電圧: | 10V AC/DC |
| 最大印加電圧: | 15V AC/DC |
| ゼロバランス: | ±1% |
| 入力抵抗: | 400±15 Ω |
| 出力抵抗: | 352±3 Ω |
| 絶縁抵抗: | 1000MΩ以上 (DC50V) |
| 温度補償範囲: | -10℃～+40℃ |
| 許容温度範囲: | -10℃～+60℃ |
| 零点の温度影響: | 0.02%R.O./10℃ |
| 出力の温度影響: | 0.02%R.O./10℃ |
| 許容過負荷: | 120% R.L. |
| 限界過負荷: | 150% R.L. |
| たわみ: | 1mm以内 |
| 保護等級(防水): | IP68 |
TH100R
定格荷重容量10kgから500kgまで の広範囲をカバーする、
ステンレス製のビーム型ロードセルです。IP68の防水規格 に対応しており、特に水気の多い環境や衛生面が重視される場所での使用に適しています。
ステンレス製のビーム型ロードセルです。IP68の防水規格 に対応しており、特に水気の多い環境や衛生面が重視される場所での使用に適しています。
| 型式 | 定格容量 |
| TH100R-10KG | 10kg |
| TH100R-20KG | 20kg |
| TH100R-30KG | 30kg |
| TH100R-50KG | 50kg |
| TH100R-100KG | 100kg |
| TH100R-200KG | 200kg |
| TH100R-300KG | 300kg |
| TH100R-500KG | 500kg |
仕様
| 定格荷重容量: | 10kg、20kg、30kg、50kg、 100kg、200kg、300kg、500kg |
| 定格出力: | 2.0mV/V ±5% |
| 非直線性: | 0.02% R.O. |
| ヒステリシス: | 0.02% R.O. |
| 繰り返し性: | 0.01% R.O. |
| クリープ: | 0.03% R.O. |
| 推奨印加電圧: | 10V AC/DC |
| 最大印加電圧: | 15V AC/DC |
| ゼロバランス: | ±1% |
| 入力抵抗: | 400±15 Ω |
| 出力抵抗: | 352±3 Ω |
| 絶縁抵抗: | 1000MΩ以上 (DC50V) |
| 温度補償範囲: | -10℃～+40℃ |
| 許容温度範囲: | -10℃～+60℃ |
| 零点の温度影響: | 0.02%R.O./10℃ |
| 出力の温度影響: | 0.02%R.O./10℃ |
| 許容過負荷: | 120% R.L. |
| 限界過負荷: | 150% R.L. |
| たわみ: | 1mm以内 |
| 保護等級(防水): | IP68 |
