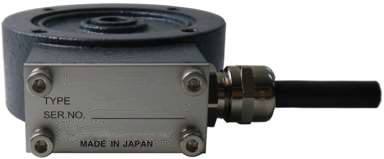

薄型ロードセル 【圧縮型】
TLCX-S
TLCX-S型ロードセルは、剪断方式を採用した薄型・小径の設計が特徴です。TLCX型の長所を受け継いでおり、安定した計測が可能です。
このコンパクトなボディからは想像できないほどの高精度、高出力、そして高い信頼性を誇ります。特に、曲げモーメントや横荷重に強い堅牢な構造を持つため、疲労試験や繰り返し荷重が加わる環境下でも安定した計測を可能にします。
取り付けスペースが極めて限られた場所や、既存設備への組み込みにも最適なモデルです。
特長
- 薄型・小径：限られた設置スペースに最適
- 高精度、高出力、高い信頼性
- 高剛性：曲げモーメントや横荷重に強い
オプション
- ロードボタン
| 型式 | 定格容量 | |
| TLCX-S-2KN | 2kN | 203.9kgf |
| TLCX-S-3KN | 3kN | 305.9kgf |
| TLCX-S-5KN | 5kN | 509.9kgf |
| TLCX-S-10KN | 10kN | 1.019tonf |
| TLCX-S-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 2kN～20kN |
| 定格出力 | 2mV/V±1% (2kN,3kNは1.5mV/V±1%) |
| 非直線性 | 0.1%R.O. |
| ヒステリシス | 0.1%R.O.% (2kN,3kNは0.15%R.O.) |
| 繰り返し性 | 0.05%R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1% |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | －10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m |
| オプション | ロードボタン |

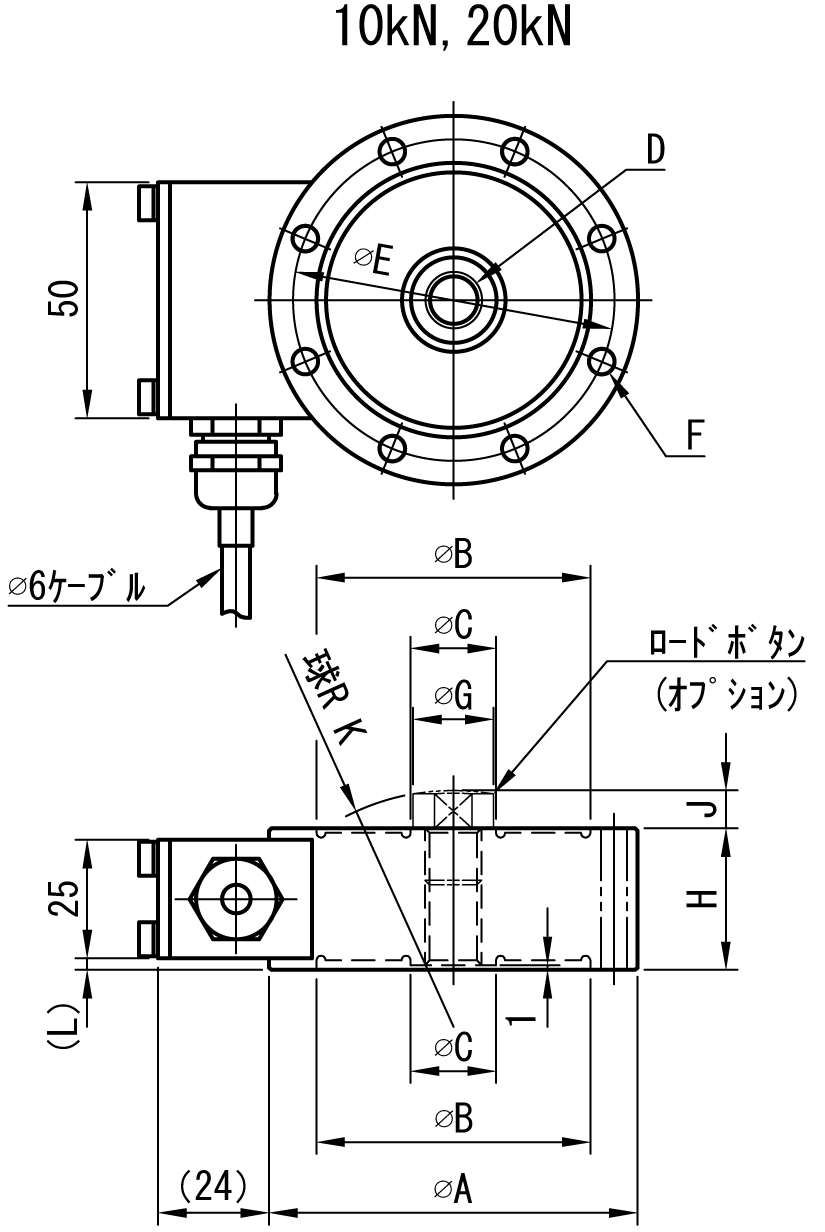

| 型式 | 定格容量 | φA | φB | φC | D | φE | F | φG | H | J | K | (L) | 質量 (kg) |

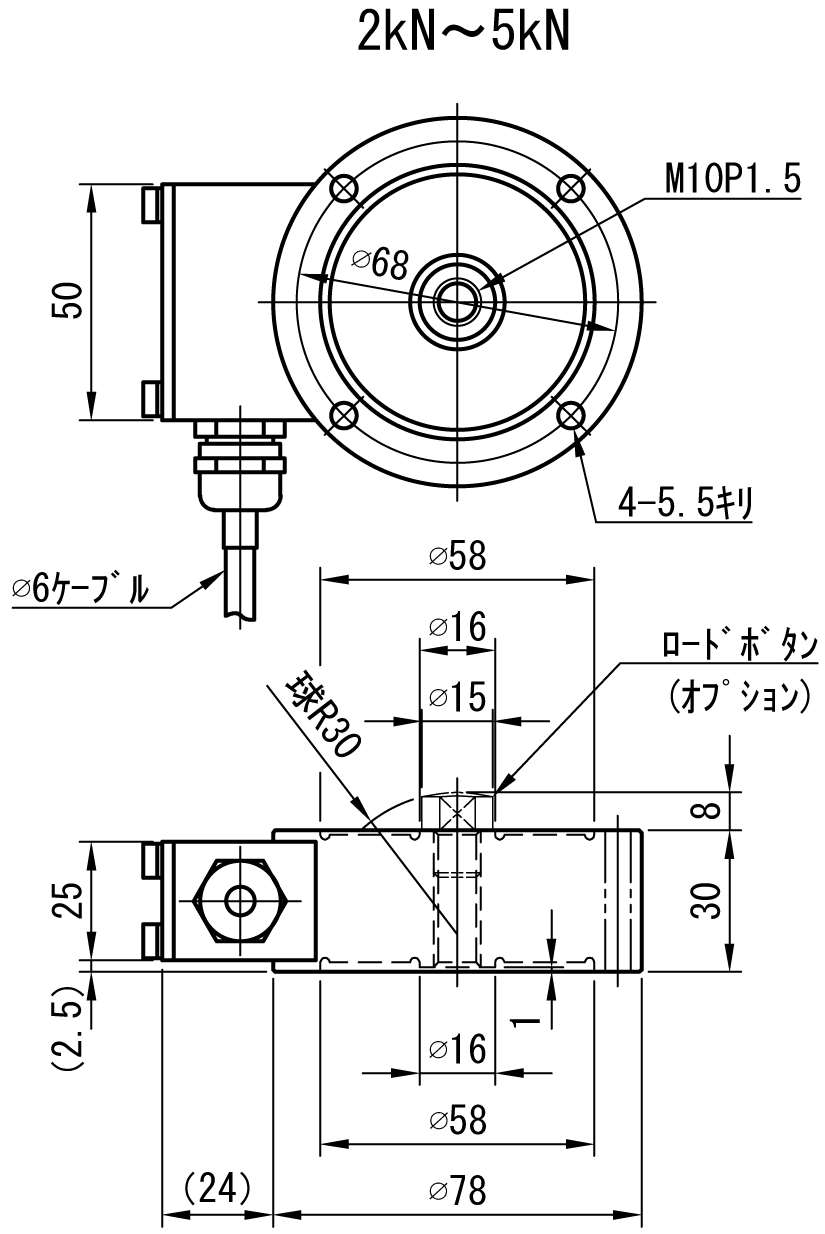

| LCX-S-2KN | 2kN | 上図ご参照ください | 1.2 | ||||||||||
| LCX-S-3KN | 3kN | 1.2 | |||||||||||
| LCX-S-5KN | 5kN | 1.2 | |||||||||||
| LCX-S-10KN | 10kN | 78 | 58 | 18 | M12P1.75 | 68 | 8-φ5.5 | 17 | 30 | 8 | 50 | 2.5 | 1.2 |
| LCX-S-20KN | 20kN | 88 | 64 | 24 | M16P2 | 76 | 8-φ6.5 | 23 | 32 | 10 | 60 | 3.5 | 1.4 |
TLCX-S
TLCX-S型ロードセルは、剪断方式を採用した薄型・小径の設計が特徴です。TLCX型の長所を受け継いでおり、安定した計測が可能です。
このコンパクトなボディからは想像できないほどの高精度、高出力、そして高い信頼性を誇ります。特に、曲げモーメントや横荷重に強い堅牢な構造を持つため、疲労試験や繰り返し荷重が加わる環境下でも安定した計測を可能にします。
取り付けスペースが極めて限られた場所や、既存設備への組み込みにも最適なモデルです。
このコンパクトなボディからは想像できないほどの高精度、高出力、そして高い信頼性を誇ります。特に、曲げモーメントや横荷重に強い堅牢な構造を持つため、疲労試験や繰り返し荷重が加わる環境下でも安定した計測を可能にします。
取り付けスペースが極めて限られた場所や、既存設備への組み込みにも最適なモデルです。
特長
- 薄型・小径：限られた設置スペースに最適
- 高精度、高出力、高い信頼性
- 高剛性：曲げモーメントや横荷重に強い
オプション
- ロードボタン
| 型式 | 定格容量 | |
| TLCX-S-2KN | 2kN | 203.9kgf |
| TLCX-S-3KN | 3kN | 305.9kgf |
| TLCX-S-5KN | 5kN | 509.9kgf |
| TLCX-S-10KN | 10kN | 1.019tonf |
| TLCX-S-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 2kN～20kN |
| 定格出力 | 2mV/V±1% (2kN,3kNは1.5mV/V±1%) |
| 非直線性 | 0.1%R.O. |
| ヒステリシス | 0.1%R.O.% (2kN,3kNは0.15%R.O.) |
| 繰り返し性 | 0.05%R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1% |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | －10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m |
| オプション | ロードボタン |
| 型式 | LCX-S-2KN | LCX-S-3KN | LCX-S-5KN |
| 定格容量 | 2kN | 3kN | 5kN |
| φA | 上図ご参照ください | ||
| φB | |||
| φC | |||
| D | |||
| φE | |||
| F | |||
| φG | |||
| H | |||
| J | |||
| K | |||
| (L) | |||
| 質量 (kg) |
1.2 | 1.2 | 1.2 |
| 型式 | LCX-S-10KN | LCX-S-20KN | |
| 定格容量 | 10kN | 20kN | |
| φA | 78 | 88 | |
| φB | 58 | 64 | |
| φC | 18 | 24 | |
| D | M12P1.75 | M16P2 | |
| φE | 68 | 76 | |
| F | 8-φ5.5 | 8-φ6.5 | |
| φG | 17 | 23 | |
| H | 30 | 32 | |
| J | 8 | 10 | |
| K | 50 | 60 | |
| (L) | 2.5 | 3.5 | |
| 質量 (kg) |
1.2 | 1.4 | |
